Unidade de Tratamento de Ar (UTA): O Que é e Como Funciona
Neste artigo, explicamos o que é uma UTA, como funciona, a diferença entre UTAN e UTA, e os sinais de que é altura de substituir o equipamento.

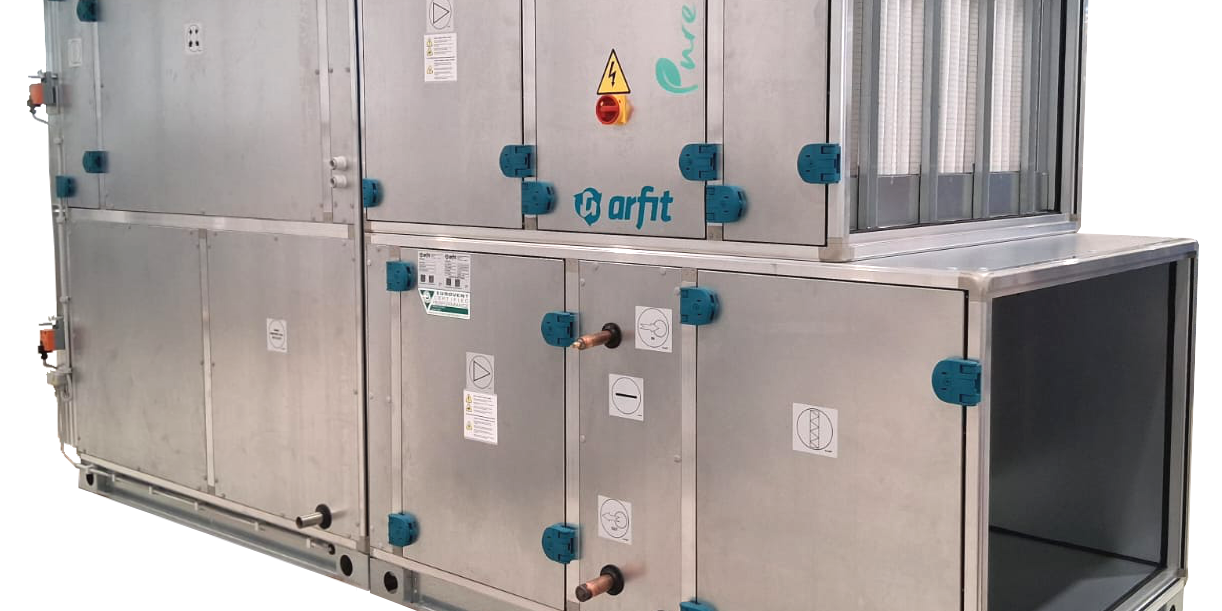

O que é uma UTA?
UTA – unidade de tratamento de ar – é o equipamento central que capta ar exterior, remove poluentes, ajusta a temperatura e a humidade, e distribui o ar tratado nos espaços interiores.
Apesar do nome, uma UTA vai muito além de um simples equipamento de climatização. Trata-se de uma verdadeira central de tratamento de ar, responsável por integrar todas as etapas necessárias para preparar o ar antes de ser distribuído pelos espaços.
É precisamente esta característica que distingue uma UTA de soluções mais simples, justificando a sua utilização em projetos com maiores exigências técnicas.
A diferença é clara: enquanto um sistema de ar condicionado recircula o ar existente, uma UTA introduz continuamente ar exterior fresco, devidamente filtrado e tratado segundo parâmetros rigorosos de qualidade, temperatura e humidade.
Quais São os Principais Componentes de uma UTA?
A configuração de uma unidade de tratamento de ar não é fixa, é definida de acordo com as exigências de cada projeto. Esta flexibilidade torna a UTA uma solução altamente versátil, permitindo integrar apenas os componentes necessários para garantir um tratamento e uma insuflação de ar eficientes.
Os componentes mais comuns são:
- Secção de mistura de ar: combina ar novo e recirculado
- Secção de filtragem: remove partículas e contaminantes
- Baterias térmicas: aquecem ou arrefecem o ar
- Sistemas de controlo de humidade (quando aplicável)
- Recuperador de calor: aproveita energia do ar extraído
- Ventiladores: movimentam o ar com eficiência variável
- Sistema elétrico e de controlo.
Para além destes elementos, a construção da própria unidade é determinante para o desempenho global. É neste contexto que normas como a EN 1886 definem critérios de classificação relacionados com a resistência mecânica, fugas de ar, pontes térmicas e isolamento da envolvente.
Como Funciona uma UTA?
O funcionamento de uma unidade de tratamento de ar baseia-se numa sequência de processos que permitem captar, tratar e distribuir o ar de acordo com os requisitos definidos.
De forma simples, o processo pode ser dividido nas seguintes etapas:
1. Captação e Renovação de Ar
As UTAs podem operar com ar exterior, ar recirculado ou uma mistura controlada de ambos, ajustada às necessidades do espaço. Esta gestão é feita através de sistemas que ajustam automaticamente a quantidade de ar renovado, em função da ocupação do espaço. Sensores de CO₂ ajudam a identificar quando é necessário aumentar ou reduzir a ventilação, garantindo sempre uma boa qualidade do ar com o mínimo consumo energético.
Em condições favoráveis, é possível recorrer ao free cooling, utilizando o ar exterior para arrefecer o espaço interior. Este modo reduz a necessidade de arrefecimento mecânico, contribuindo para uma maior eficiência energética do sistema.
2. Filtragem
Após a captação, o ar passa por um conjunto de filtros responsáveis pela remoção de partículas e contaminantes, garantindo a qualidade do ar insuflado.
Consoante a utilização do espaço e os requisitos de higiene e de salubridade do ar, podem ser utilizados:
- Pré-filtros para retenção de partículas maiores.
- Filtros em conformidade com a norma europeia EN ISO 16890, que avalia a eficiência na retenção de partículas finas suspensas no ar (como ePM2.5 ou ePM1);
- Filtros absolutos HEPA (High Efficiency Particulate Air), capazes de reter partículas microscópicas com elevada eficiência e, por isso, essenciais em ambientes hospitalares, laboratoriais ou industriais.
Para além da seleção adequada, a manutenção periódica dos filtros é fundamental para garantir o desempenho do sistema. A sua substituição evita perdas de eficiência, aumento do consumo energético e a degradação da qualidade do ar, devendo ser realizada por equipas especializadas.
3. Tratamento Térmico
As UTAs integram baterias de aquecimento e arrefecimento responsáveis por ajustar a temperatura do ar antes da sua insuflação.
Dependendo da infraestrutura do edifício e da solução de produção térmica adotada, as baterias podem ser alimentadas por:
- Água quente
- Vapor
- Resistências elétricas
- Água gelada proveniente de um chiller
- Sistemas de expansão direta (DX)
Este processo ajustar a temperatura do ar novo antes de o introduzir no espaço, para não afetar o conforto térmico.
4. Controlo de Humidade
Em ambientes onde a humidade relativa é um parâmetro crítico, como hospitais, museus ou indústria farmacêutica, a UTA pode integrar:
- Sistemas de humidificação;
- Sistemas de desumidificação;
- Estratégias de controlo automático da humidade.
O controlo da humidade é determinante para garantir a estabilidade ambiental, proteger equipamentos sensíveis e cumprir os requisitos técnicos e regulamentares de cada setor.
5. Recuperação de Calor
A recuperação de calor é uma solução cada vez mais presente nas UTAs mais recentes, permitindo aproveitar a energia do ar extraído para pré-tratar o ar novo e reduzir os consumos energéticos.
Entre as soluções mais utilizadas destacam-se:
- Permutadores de placas, que permitem a transferência térmica entre fluxos de ar sem contacto direto.
- Rodas de recuperação de calor, capazes de recuperar energia sensível, com níveis de eficiência entre os 70% e os 80%.
- Sistemas de recuperação indireta, utilizados quando não é possível o cruzamento físico dos fluxos de ar.
Em aplicações mais exigentes, o desempenho destes sistemas é validado através de certificações independentes, como a Eurovent, reforçando a fiabilidade do equipamento.
6. Insuflação de Ar e Controlo
Após o tratamento, o ar é movimentado por ventiladores EC (Electronically Commutated) e por variadores de frequência, que permitem ajustar o caudal às necessidades do espaço.
O ar é então distribuído através de uma rede de condutas dimensionada, garantindo um equilíbrio entre o ar que entra e o ar que sai dos espaços.
O funcionamento pode ser integrado em Sistemas de Gestão Técnica Centralizada (SGTC), permitindo monitorização contínua, otimização energética e ajuste permanente do desempenho às condições de utilização do edifício.
Quando Deve Ser Substituída uma UTA?
Mesmo quando dimensionada, uma UTA não é um equipamento permanente. A decisão de substituição deve considerar vários fatores técnicos e operacionais, nomeadamente:
- Perda de eficiência energética face às soluções mais recentes.
- Dificuldade na obtenção de peças de substituição.
- Falta de conformidade com normas atuais (ex: requisitos de filtragem, eficiência ou isolamento segundo EN 1886).
- Incapacidade de responder a novas exigências de caudal ou controlo.
- Custos de manutenção elevados, desajustados face ao valor do equipamento.
Em muitos casos, a substituição ou modernização da UTA permite melhorar as condições ambientais interiores e reduzir os consumos energéticos.
Qual a Diferença Entre UTA e UTAN?
Ao analisar soluções de tratamento de ar, é comum surgir a seguintes questão: qual é a diferença entre uma UTA e uma UTAN? Embora semelhantes na função, diferem no funcionamento e no nível de renovação de ar exigido pelo projeto.
- UTA (Unidade de Tratamento de Ar): pode operar com uma mistura de ar novo e ar recirculado, o que permite reduzir a energia necessária para tratar o ar exterior. É a solução mais comum em locais onde a recirculação parcial é aceitável, como escritórios, hotéis e centros comerciais.
- UTAN (Unidade de Tratamento de Ar Novo): funciona em exclusivo com ar exterior, sem qualquer recirculação. É obrigatória em espaços onde a contaminação cruzada representa um risco, nomeadamente em setores com requisitos rigorosos de higiene e segurança.

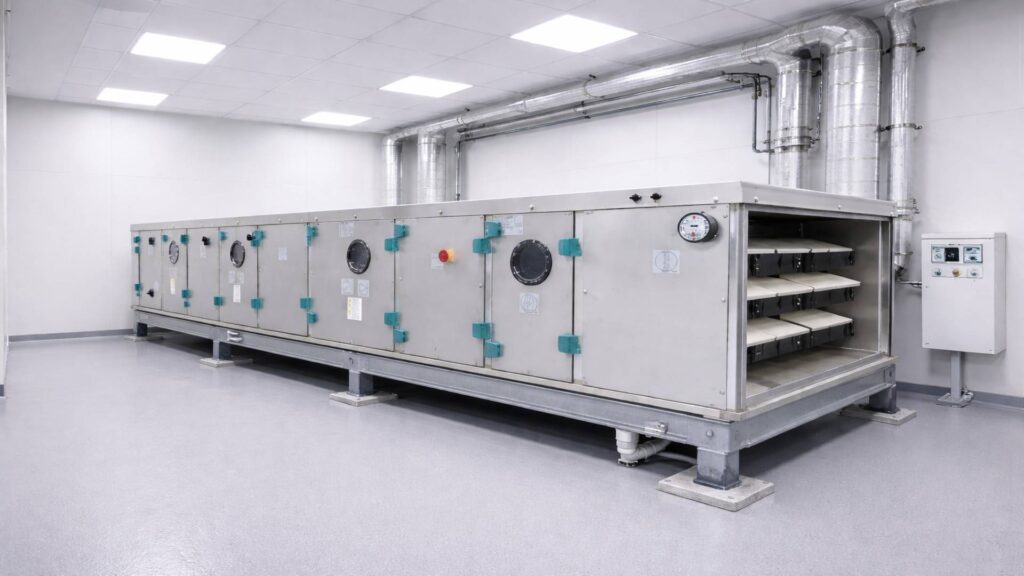

Um exemplo típico são as unidades de tratamento de ar hospitalar, onde frequentemente se exige um regime UTAN, com múltiplos níveis de filtragem e controlo de pressões diferenciais, de forma a evitar a contaminação entre espaços.
Esta distinção tem impacto direto no dimensionamento, nos consumos energéticos e na estratégia de controlo do sistema.
A UTA Certa Faz Toda a Diferença
Influenciam não só a qualidade do ar interior, mas também os custos de exploração do edifício ao longo da sua vida útil.
